气动蝶阀

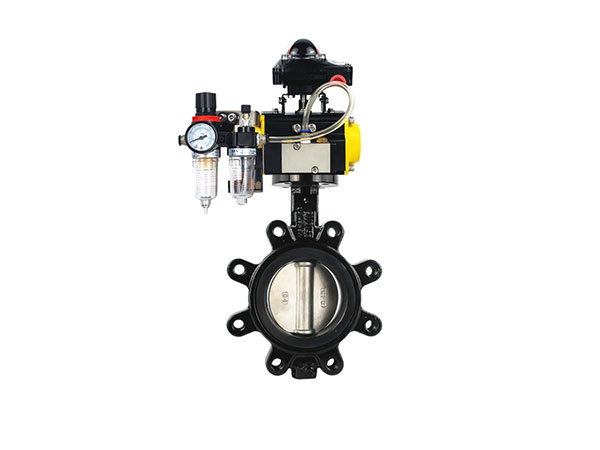

气动凸耳中线蝶阀

产品简介

气动凸耳中线蝶阀 产品说明产品型号:D671X公称通径:DN50-DN600阀体材质:球墨铸铁、304、316连接方式:凸耳对夹式压力等级:PN10、PN16

产品型号:
浏览次数:
详细介绍在线留言
  • 气动凸耳中线蝶阀  产品说明

产品型号:D671X

公称通径:DN50-DN600

阀体材质:球墨铸铁、304、316

连接方式:凸耳对夹式

压力等级:PN10、PN16

结构形式:LT凸耳中线结构

金彩汇阀板材质:球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507

金彩汇阀杆材质:不锈钢410、304

金彩汇适用介质:水、液体、气体、油类、粉体、蒸汽


  • 气动凸耳中线蝶阀 设计标准


设计制造

GB/T12238-2008

连接标准

金彩汇JB/T 79.1-1994 ASME B16.10

结构长度

GB/T12221-2005 ASME B16.5

压力试验

GB/T13927-2008

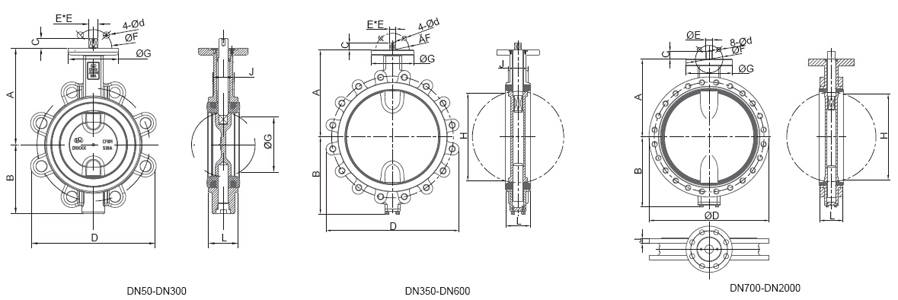

  • 气动凸耳中线蝶阀 外形尺寸

                  气动凸耳中线蝶阀(图1)

SIZEABCDEFdGHJLWT(kg)
DNINCH
502″1267813.51179508703134432.8
652 1/2″1348413.51319508704536463.7
803″1389213.51769508706436465.1
1004″16711413.5206117010909140526.9
1255″18012917.52361470109011044569.3
1506″20314417.525814701090146445610.5
2008″22817924.53211710212125193506017.4
25010″266216253952210212125241576828.1
30012″291247254612210212125292667840
35014″332273305112712514150329627855
40016″3633173058027125141503768410285
45018″39734839630361401817542594114114
50020″425393397003614018175475110127144
60024″498453498234616522210573120154227
70028″6265319092863.12541830067454165342
75030″6605649098463.12541830072754165400
80032″66660190106163.12541830077160190485
90036″722660110117074.72541830083960203605
100040″806728120129083.72982235093960216776
110044″826771140140494.729822350103650255985
120048″9418741501511104.7298223501137622761190
140056″10009401751685139.9356324151351622791380
160064″115510851951930160356324151548653182054
180072″120011701952170174.5406394751703703563075
200080″136313602452345199406394751938754064500
