气动蝶阀

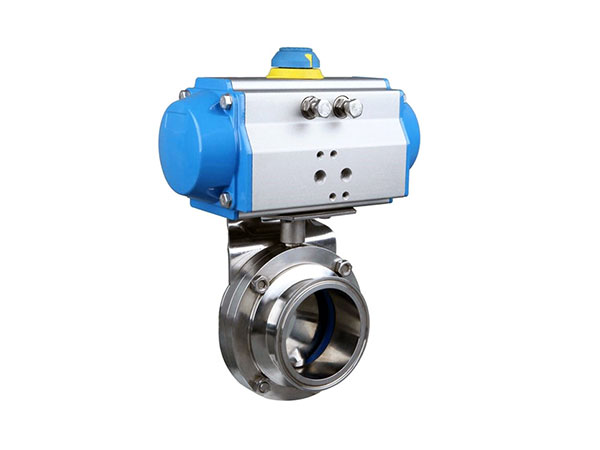

气动卫生级蝶阀
产品简介
金彩汇News Center
新闻中心金彩汇产品型号：WD621X、WD676X、WD681X、WD661X
公称通径：DN20-DN150
公称压力：0.6MPa-1.6MPa
适用介质：水
适用温度：0℃-80℃
阀体材质：不锈钢
连接方式：外螺纹连接、对焊连接、卡箍连接、三片式焊接连接
阀座材料：橡胶、氟橡胶
作用方式：双作用、单作用(弹簧复位)
控制方式：开关型、调节型
附件选择：电磁阀、定位器、限位开关、气源处理三联件
设计依据 | GB标准 |
设计标准 | GB/T12238-1989 |
试验和检验 | JB/T9002 |
名称 | 材质 |
| 螺栓 | 不锈钢304 |
| 左阀体 | 不锈钢304、304L、316、316L |
| 阀座 | 食品级橡胶 |
| 蝶板 | 不锈钢304、304L、316、316L |
| 右阀体 | 不锈钢304、304L、316、316L |
| 螺母 | 不锈钢304 |
| 螺母 | 不锈钢304 |
| 键 | 不锈钢304 |
| 螺栓 | 不锈钢304 |
| 连接支架 | 不锈钢304 |
| 螺栓 | 不锈钢304 |
| 连接套 | 不锈钢304 |
| 气动装置 | AT系列气动执行器 |
| 位置指示器 | 塑料 |
| 规格 | WD621X | WD676X | WD681X | WD661X | L0 | H | ||||||||
| ISO | L1 | D | M | L2 | D | d | L3 | D | d | L4 | D | d | ||
| 20 | - | - | - | 100 | 78 | 19.05 | 66 | 78 | 50.5 | 66 | 78 | 19.05 | 141 | 157 |
| 25 | 66 | 78 | 40×1/6 | 100 | 78 | 25.5 | 66 | 78 | 50.5 | 66 | 78 | 25.4 | 141 | 157 |
| 32 | 66 | 78 | 48×1/6 | 100 | 78 | 31.8 | 66 | 78 | 50.5 | 66 | 78 | 31.8 | 141 | 157 |
| 38 | 70 | 86 | 60×1/6 | 100 | 86 | 38.1 | 70 | 86 | 50.58 | 70 | 86 | 38.1 | 141 | 157 |
| 51 | 76 | 102 | 70×1/6 | 104 | 102 | 50.8 | 76 | 102 | 64 | 76 | 102 | 50.8 | 141 | 171 |
| 63 | 80 | 115 | 85×1/6 | 112 | 115 | 63.5 | 80 | 115 | 77.5 | 80 | 115 | 63.5 | 141 | 169 |
| 76 | 84 | 128 | 98×1/6 | 112 | 128 | 76.1 | 84 | 128 | 91 | 84 | 128 | 76.1 | 159 | 194 |
| 89 | - | - | - | 120 | 139 | 88.9 | 90 | 139 | 106 | 90 | 139 | 88.9 | 159 | 200 |
| 102 | 104 | 159 | 132×1/6 | 128 | 155 | 101.6 | 102 | 155 | 119 | 102 | 155 | 101.6 | 211 | 220 |
| 108 | - | - | - | 128 | 159 | 108 | 108 | 159 | 119 | 108 | 159 | 108 | 211 | 223 |
