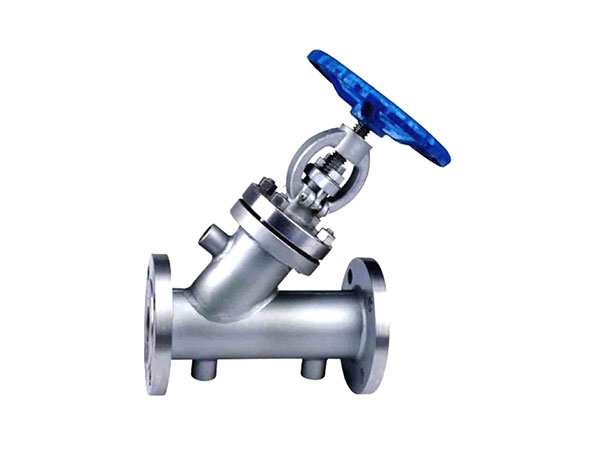

BJ45W保温直流式截止阀

产品简介

BJ45W保温直流式截止阀产品说明产品型号：BJ45H，BJ45W连接方式：法兰结构方式：直流式驱动方式：手动产品口径：DN15-DN150公称压力：2.5m

产品型号：BJ45W

浏览次数：

产品咨询 0510-83121633

product

金彩汇

tel-phone

金彩汇0510-83121633

查看全部

News Center

新闻中心

详细介绍在线留言

BJ45W保温直流式截止阀产品说明

金彩汇产品型号：BJ45H，BJ45W

连接方式：法兰

结构方式：直流式

驱动方式：手动

产品口径：DN15-DN150

公称压力：2.5mpa-6.4mpa

阀体材质：铸钢，不锈钢，铸铁,304.316

金彩汇应用范围：应用于石油、化工、冶金、制药等

BJ45W保温直流式截止阀设计标准

设计制造	金彩汇GB12234-89 GB12234-89
结构长度	GB12221-89 GB12221-89
法兰尺寸	金彩汇JB/T79-94 JB/779-94
阀门检查和试验	GB13927

BJ45W保温直流式截止阀主要零件材质

零件名称	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2T系列	ZGOOCR17NI14MO2系列	WCB系列
阀体/阀盖	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
闸板	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
阀杆	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料	PTFE纺织	PTFE纺织	PTFE纺织	PTFE纺织	石墨 GRAPHITE
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 GRAPHITE+304
压盖	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料压环	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45

BJ45W保温直流式截止阀外形尺寸

BJ45W保温直流式截止阀(图1)

PN(MPa)	DN(mm)	尺寸(mm)										重量
PN(MPa)	DN(mm)	L	L1	H	3-G	D	D1	D2	b	Z-φd	Do	kg
2.5	15	200	50	210	1-2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1-2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1-2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1-2	145	110	85	18	4--φ18	160	30
	40	270	60	310	1-2	160	125	100	20	4--φ18	160	36
	50	300	60	330	3-4	180	145	120	22	8-φ18	240	40
	65	350	65	360	3-4	195	160	135	22	8-φ18	240	54
	80	380	70	400	3-4	230	190	160	24	8-φ23	280	70
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	330	280	248	32	12-φ25	360	170
	200	690	95	750	1	395	340	302	36	12-φ25	400	250
4	15	200	50	210	1-2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1-2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1-2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1-2	145	110	85	18	4--φ18	160	33
	40	270	60	310	1-2	160	125	100	20	4--φ18	160	41
	50	300	60	330	3-4	180	145	120	22	8-φ18	240	45
	65	350	65	360	3-4	192	160	135	22	8-φ18	240	62
	80	380	70	400	3-4	230	190	160	24	8-φ23	280	80
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	350	295	258	34	12-φ30	360	185
	200	690	95	750	1	415	355	315	40	12-φ34	400	268
