气动球阀
金彩汇BQ671F气动对夹式保温球阀
产品简介
金彩汇News Center
新闻中心产品型号：BQ671F、BQ671H
产品口径：DN15-100mm
金彩汇产品压力：1.6-4MPa
产品材质：铸钢、不锈钢
适用温度：-17℃-450℃
应用范围：容易凝固的高粘度介质
设计规范 | GB/T 12237 API 6D API 608 BS 5351 |
法兰连接 | GB/T 9113 ASME B16.5 |
试验与检验 | 金彩汇GB/T 13927 API 598 API 6D |
主要零件材料 | 阀体 | WCB | 金彩汇ZGlCr18Ni9Ti | CF8（304） | CF8（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） | CF8M（316L） |
球体、阀杆 | 2Crl3 | lCr18Ni9Ti | 0Cr18Ni9（304） | 0Cr18Ni9（304L） | 1Cr18Ni2Mo2（316） | 0Cr17Ni2Mo2（316） | 金彩汇0Cr17Ni2Mo2（316L） | |
密封圈 | 聚四氟乙烯 对位聚苯 | |||||||
填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||
适用工况 | 适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||
适用温度 | -28-300℃ | |||||||
配管法兰 | JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 | |||||||

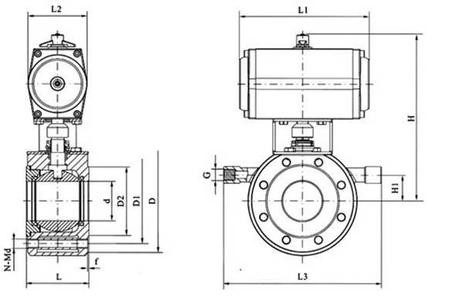

公称通径 | 外形尺寸 | 连接法兰尺寸 | |||||||||||
d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | |
15 | 14 | 35 | 140/178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
20 | 19 | 38 | 140/178 | 62/75 | 160 | 175/181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |
