气动球阀
气动抗硫高压球阀
产品简介
News Center
新闻中心金彩汇公称通径：DN15~DN300、1/2"~12"
金彩汇公称压力：10MPa、16MPa、20MPa、25MPa
连接方式：法兰连接
金彩汇阀体形式：三段式锻造阀体
金彩汇气源气压：压缩空气4-7bar
阀体材质：A105、不锈钢
阀芯材质：不锈钢
适用介质：油品、水、蒸汽等
阀体形式 | 三段式锻造阀体 |
公称通径 | 金彩汇DN15～300mm、1/2"～12" |
公称压力 | 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB |
法兰标准 | 金彩汇ANSI、GB、JB、HG等 |
连接形式 | 法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
零件名称 | 材料 | |||
阀体、阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | 金彩汇ZG1Cr18Ni9Ti(CF8) | 金彩汇ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | 金彩汇ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀座密封圈 | 金彩汇PTFE、碳素纤维＋PTFE、对位聚苯 | |||
螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 金彩汇2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
密封填料 | 金彩汇Ｖ型PTFE、柔性石墨 | |||

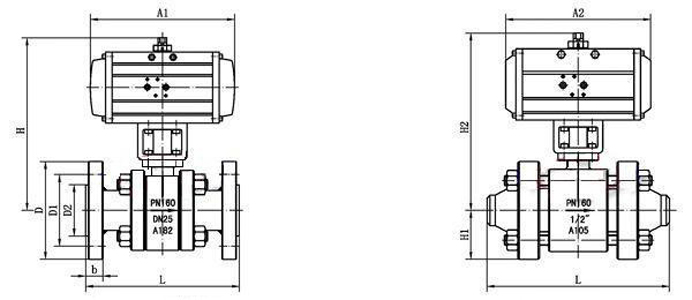

公称通径 DN(mm) | 尺寸（mm） | ||||||
L | D | D1 | D2 | Z-Φd | A | H | |
16MPa | |||||||
10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
15 | 230 | 95 | 60 | 20 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 630 |
25 | 260 | 105 | 68 | 28 | 3-18 | 820 | 630 |
32 | 300 | 115 | 80 | 38 | 4-18 | 820 | 630 |
40 | 350 | 165 | 115 | 48 | 6-26 | 900 | 890 |
50 | 400 | 165 | 115 | 58 | 6-26 | 900 | 890 |
65 | 490 | 200 | 145 | 74 | 6-29 | 1130 | 1050 |
80 | 580 | 225 | 170 | 94 | 6-33 | 1130 | 1050 |
100 | 620 | 260 | 195 | 115 | 6-36 | ||
32MPa | |||||||
10 | 210 | 95 | 60 | 18 | 3-18 | 560 | 500 |
15 | 230 | 105 | 68 | 28 | 3-18 | 560 | 600 |
20 | 240 | 105 | 68 | 28 | 3-18 | 820 | 680 |
25 | 260 | 115 | 80 | 35 | 4-18 | 820 | 680 |
32 | 300 | 165 | 115 | 41 | 4-22 | 820 | 680 |
40 | 350 | 165 | 115 | 47 | 6-26 | 930 | 960 |
50 | 400 | 200 | 145 | 70 | 6-29 | 930 | 960 |
65 | 490 | 225 | 170 | 90 | 6-33 | 1130 | 1230 |
80 | 580 | 260 | 195 | 112 | 6-36 | 1130 | 1230 |
