手动球阀

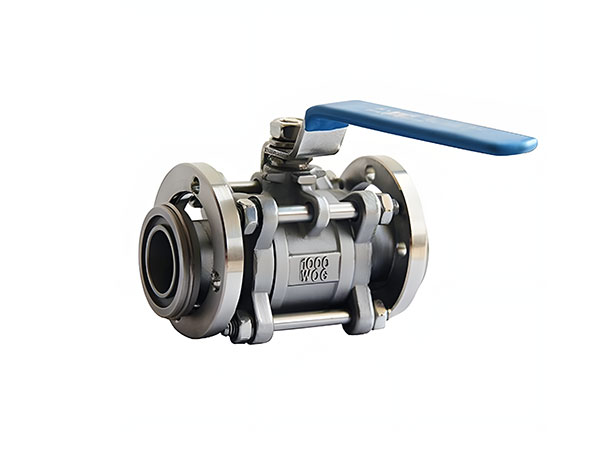

GUQ真空球阀
产品简介
金彩汇News Center
新闻中心产品型号：GU系列
公称通径：DN10～DN300
公称压力：0.1x106～1.3x10-4
金彩汇 适用温度：-30～+150℃
阀体材质：铸钢、不锈钢
适用介质：空气、气体、油、液体
结构形式：球形
连接方式：法兰
驱动方式：手动、电动、气动
制造标准：国标GB、德国DIN、美国API、ANSI
应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
| 零部件 | 材质 |
|---|---|
| 泄漏率 | ≤1.3*10^-6 Pa.L/S |
| 适用温度 | -29~150℃ |
| 安装位置 | 任意 |
| 压力范围 | 1.3×10-7Pa～6×105Pa |
| Model 型号 | DN | G | H | E | L |
| GU-10(G) | 10 | 1/4" | 52 | 105 | 68 |
| GU-16(G) | 16 | 1/2" | 64 | 130 | 72 |
| GU-20(G) | 20 | 3/4" | 67 | 130 | 82 |
| GU-25(G) | 25 | 1" | 83 | 165 | 90 |
| GU-32(G) | 32 | 1-1/4" | 89 | 165 | 112 |
| GU-40(G) | 40 | 1-1/2" | 100 | 190 | 120 |
| GU-50(G) | 50 | 2" | 125 | 190 | 145 |
| GU-63(G) | 63 | 2-1/2" | 150 | 250 | 185 |
| GU-80(G) | 80 | 3" | 161 | 250 | 210 |
| GU-100(G) | 100 | 4" | 180 | 280 | 268 |
| 型号 | 通径 (DN) | φD | φB | H | L | A | n-φC |
|---|---|---|---|---|---|---|---|
| GU-10 | 10 | 55 | 40 | 60 | 92 | 120 | 4-6.5 |
| GU-16 | 16 | 60 | 45 | 62 | 100 | 120 | |
| GU-20 | 20 | 65 | 50 | 73 | 114 | 150 | |
| GU-25 | 25 | 70 | 55 | 75 | 114 | 150 | |
| GU-32 | 32 | 90 | 70 | 93 | 140 | 180 | 4-9 |
| GU-40 | 40 | 100 | 80 | 115 | 165 | 200 | |
| GU-50 | 50 | 110 | 90 | 125 | 175 | 221 | |
| GU-63 | 63 | 130 | 110 | 166 | 186 | 230 | |
| GU-80 | 80 | 145 | 125 | 175 | 198 | 290 | 8-9 |
| GU-100 | 100 | 165 | 145 | 189 | 220 | 260 | |
| GU-125 | 125 | 200 | 175 | 232 | 266 | 360 | 8-ll |
| GU-150 | 150 | 225 | 200 | 250 | 296 | 400 | |
| GU-200 | 200 | 285 | 260 | 306 | 390 | 620 | 12-12 |
